- La construction de la Première Version du Thermovarroa 5 Ruches en 220V est terminée
- A voir les premières photos (14) sur la construction de ce modèle
- J'ajouterai le matériel et les fournitures dans un ou deux mois ...
La première maquette est enfin terminée
l'appareil respecte bien le début du cahier des charges :
- monté en température de 1° toutes les dix minutes de 36 a 41°
- maintien entre 41 et 42° pendant 30 minutes
- hygrométrie permanente de 100%
- la descente en température a été réalisée par une petite ouverture du couvercle (pas très technique pour le moment)
Cela m'a demandé
- 1 journée pour la construction et l'isolation du caisson
- 1 journée pour finaliser le programme et installer l'électronique
j'ai entièrement revu le programme de test des équiments qui ne tenais pas compte du temps (10 minutes par palier)
- 1 journée pour régler le programme de manière a a voir une température précise
pour le dernier palier et pour faire fonctionner la résistance de chauffe, je fais si cela est nécessaire, seulement des impulsions de 10 a 20 secondes de manière a ne pas partir en surchauffe
- et puis enfin le test en réel
Photos et explications de bases
Bois contreplaqué de 10mm

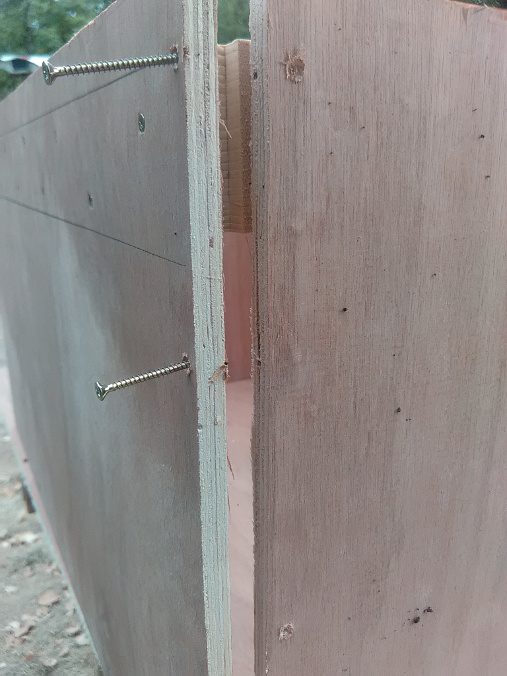

Avant trou systématique pour éviter de fendre le bois
Mastic colle pour une bonne isolation

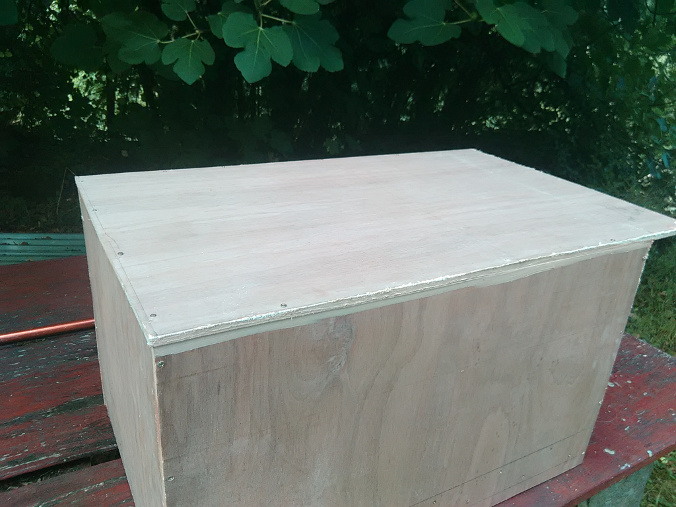

le fond

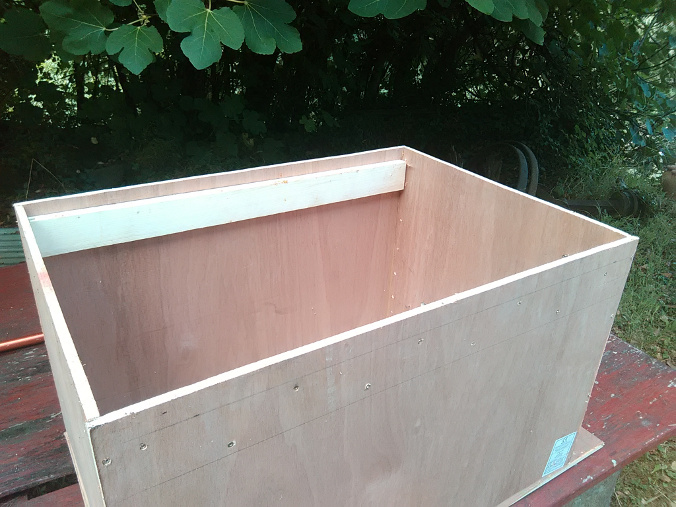

Ajout de planches en haut et en bas sur les 4 cotés pour fixer l'isolant et pour poser les cadres

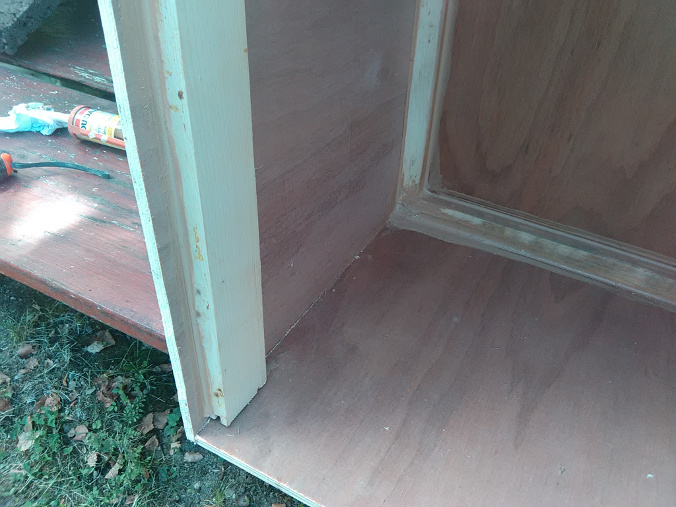

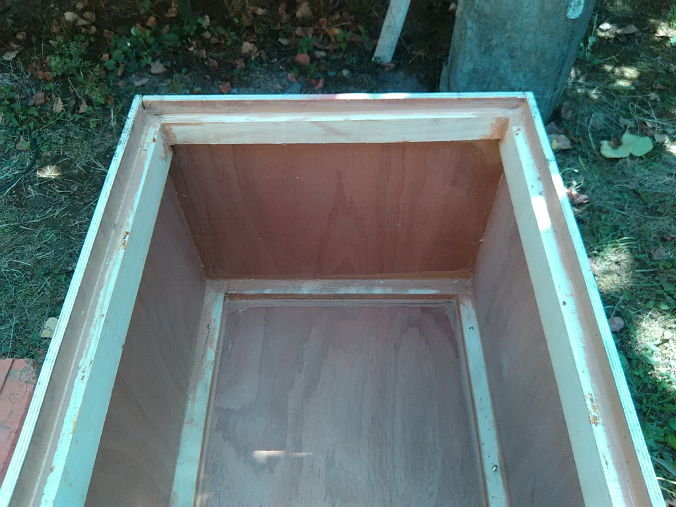

Pose de joint colle dans toutes les fentes pour éviter la stagnation de l'humidité

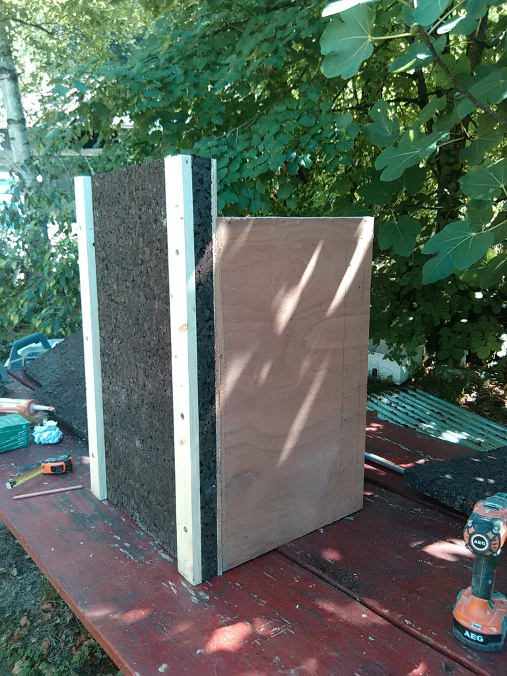

isolation et pose de pied sur le fond

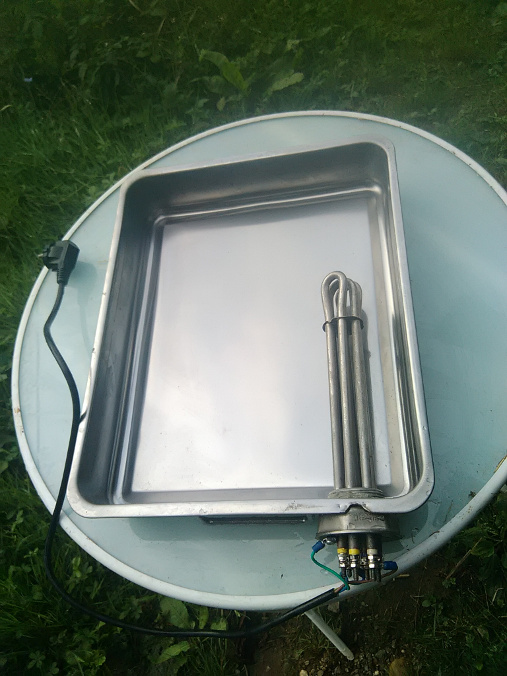

Peut etre le plus long : faire un trou dans le plat pour mettre la résistance
C'est une résistance de test. Elle possède trois circuits mais deux seulement sont utilisés

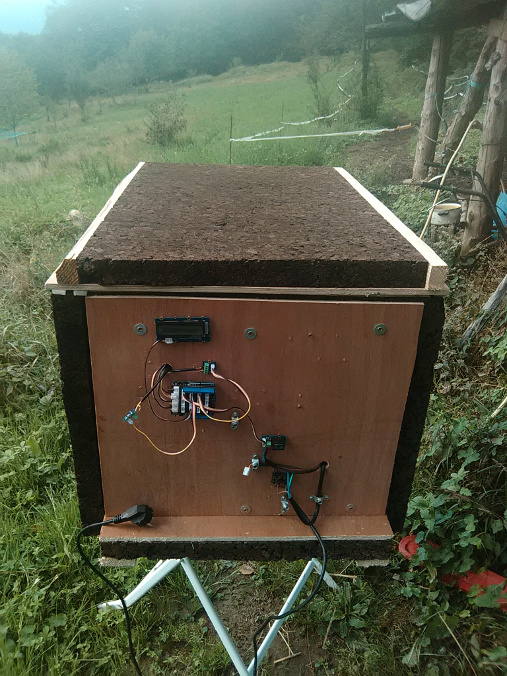

Mise en place de l'électronique
En haut : l'afficheur
Au milieu : l'arduino
En bas : le relai, le raccord électrique et le raccord au ventilateur

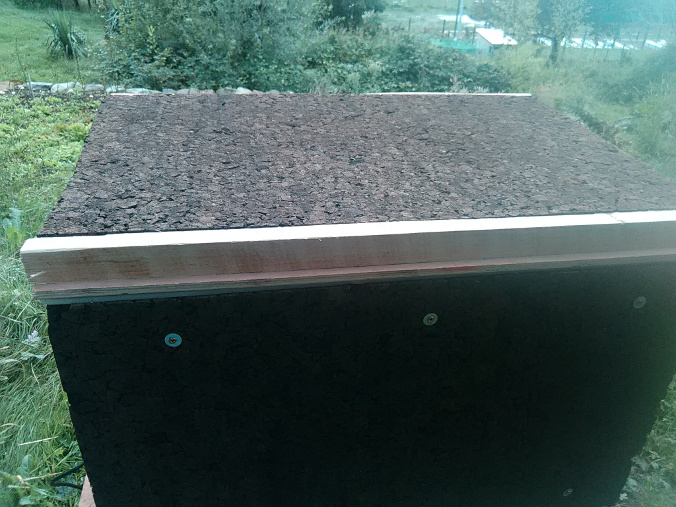

Le couvercle

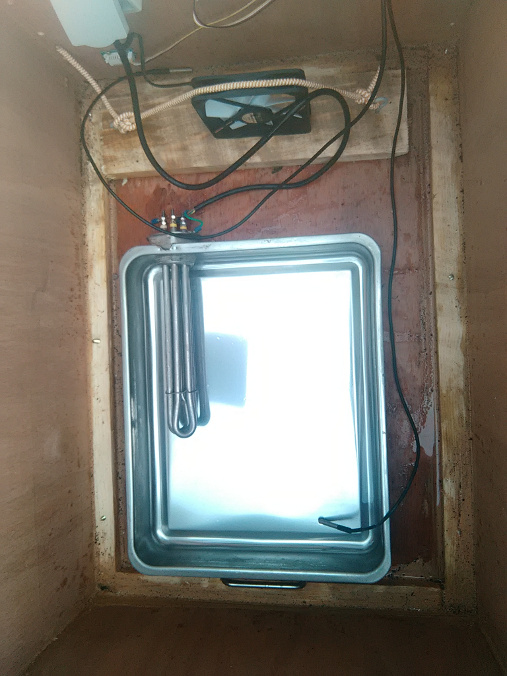

Electronique intérieur, ventilateur et chauffage de l'eau
Le plat chauffe eau est raccordé a une prise électique de manière a pouvoir le retirer pour le vider
A voir aussi les 3 sondes hygrométie et température (bas milieu et haut)
Isolant en liège de 40 mm
Une double bande en mousse permet d'isoler le couvercle
La sonde de tempétature de l'eau est simplement posé dans le bac
L'autre sonde est enfoncé dans le cadre central du couvain
